風(fēng)電拼接膠是雙組份的改性環(huán)氧樹脂膠，主要成分是改性環(huán)氧樹脂。專用于風(fēng)電機(jī)組預(yù)應(yīng)力混凝土塔筒預(yù)制管片豎縫、水平縫的拼接；裝配式風(fēng)電混凝土塔筒拼接。作用機(jī)理是在拼裝期間和膠體固化之前，通過拼接膠，潤滑結(jié)構(gòu)粗糙的表面，彌補(bǔ)表面微小缺陷；硬化后，確保接縫的防水性能。

產(chǎn)品核心特性：

1、高觸變性，不流掛、無滴落、高強(qiáng)度、高彈性模量、低徐變等優(yōu)點(diǎn)

2、涂膠可操作時(shí)間長，固化迅速，強(qiáng)度發(fā)展快。

3、混凝土粘接能力強(qiáng)，荷載傳遞效率高、韌性好，抗疲勞、耐沖擊、易密實(shí)

4、膠接縫無滲水，防水耐腐蝕等

5、冬天不結(jié)晶，可低溫施工

6、產(chǎn)品按施工現(xiàn)場環(huán)境溫度可分為：夏季型、冬季型及春秋型三種配方，供不同區(qū)域的客戶選擇性使用

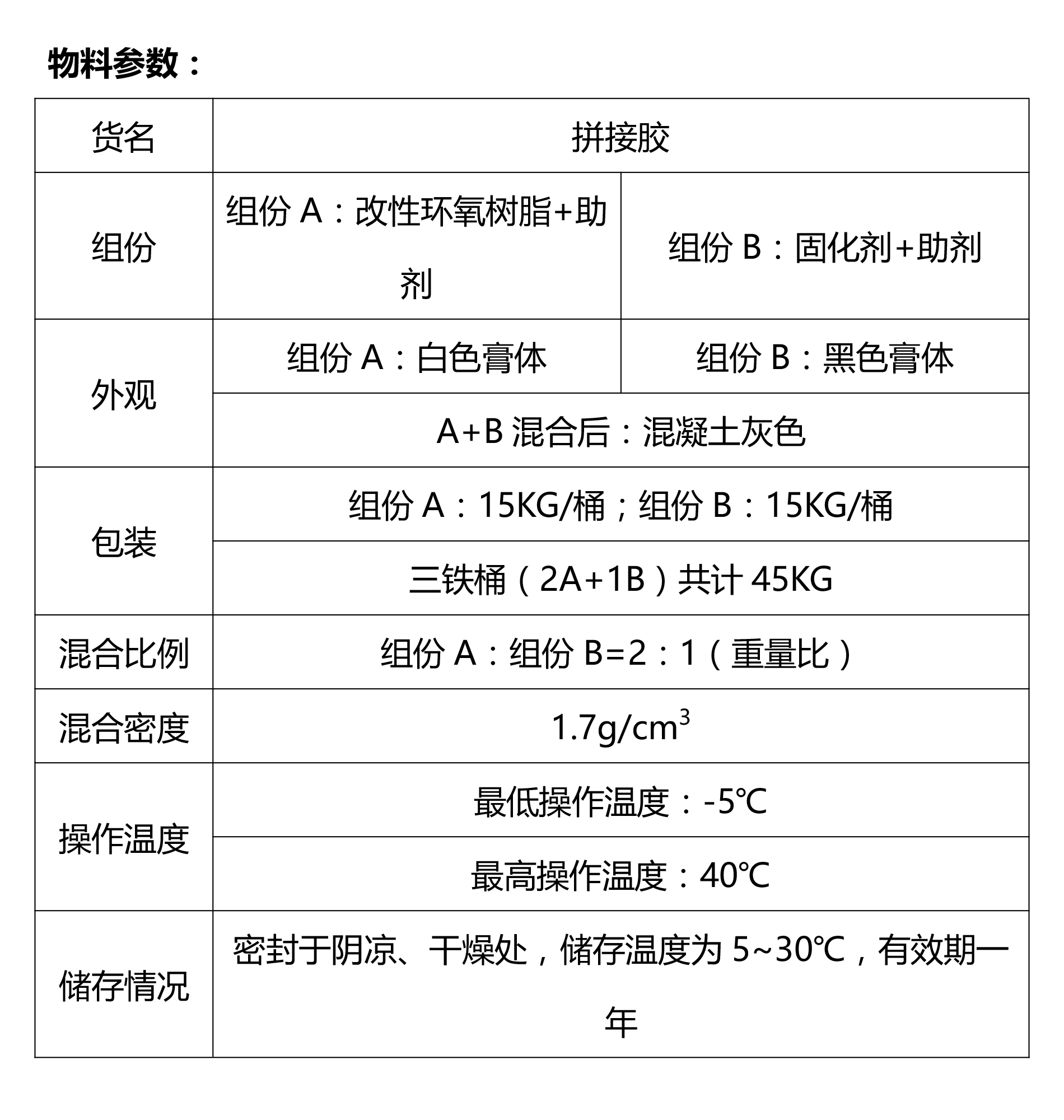

施工工藝：

1、預(yù)制塔筒拼裝方案確定：按照設(shè)計(jì)要求，確定預(yù)制塔筒拼裝實(shí)施方案。

2、安裝調(diào)試塔筒：塔筒預(yù)制階段運(yùn)輸就位，按確認(rèn)順序準(zhǔn)備起吊拼裝。

3、清潔塔筒拼接面：結(jié)構(gòu)預(yù)制混凝土塔筒拼接前應(yīng)鑿除粉飾層，油垢、污物，松動(dòng)石子、酥松結(jié)構(gòu)，至暴露新鮮、堅(jiān)實(shí)混凝土基層。然后用壓縮空氣吹凈碎屑、浮塵。

4、節(jié)段拼試、調(diào)整：起吊預(yù)制塔筒，與已拼裝塊段試拼。先進(jìn)行初步對位，然后再一起進(jìn)行精調(diào)。試拼要求合格后，目測拼接縫寬度以控制不同部位抹膠厚度，鎖定拼接角度后，將吊裝塊平移30~50cm，涂膠。

5、配膠：根據(jù)預(yù)估的涂膠量，按照重量比A:B=2：1的配比將A、B組分在干凈的容器里攪拌均勻，至顏色均勻一致，一般攪拌時(shí)間2~3min為宜。

6、拼接表面涂膠：在兩個(gè)對接膠拼面同時(shí)刷涂曼卡特拼接膠，厚度為1~2mm，試拼時(shí)縫隙寬的部位可適當(dāng)多涂，刮膠時(shí)要從上而下、方向一致，注意保持均勻。若需加快進(jìn)度，可同時(shí)多個(gè)工作面同時(shí)刮涂，但最好在40min以內(nèi)完成。

7、正式拼接：將待拼接段與已拼接段正式定位對拼，使兩塔筒收攏、壓緊，拼縫寬度須在1mm左右，同時(shí)保證拼縫溢膠、粘貼密實(shí)。

8、清理溢膠及養(yǎng)護(hù)：刮干凈拼縫溢膠，確認(rèn)各管孔無溢膠堵塞，覆蓋防雨，固化、養(yǎng)護(hù)過程不可擾動(dòng)。

本文鏈接：http://www.nysxz.cn/Article/mktpjjsyzn.html

（編輯者：南京曼卡特，如需轉(zhuǎn)載，請注明出處）
